產品詳細介紹

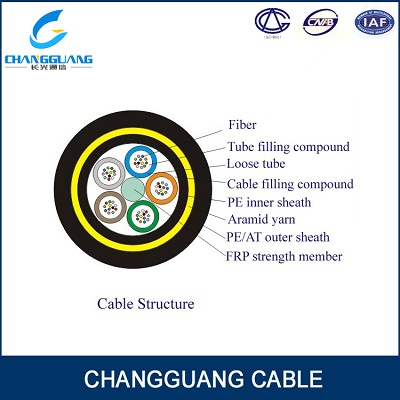

ADSS光纜結構參數
中心加強件FRP
直徑 2.1 mm
松套管（填充纖膏）
外徑 2.0 mm
內套管
厚度 0.9 mm
機械加強層 芳綸
面積 18 mm2
外護套
厚度 1.70 mm
技術參數
光纜外徑
12.6 mm
光纜截面積
125 mm2
光纖型號
G.652
光纜重量
138 kg/km
額定抗拉強度(RTS)
20.6 kn
最大允許使用張力MAT)
8.2 kn
年平均運行張力 (EDS)
5.17 kn
楊氏摸量
15.2 kn/mm2
熱膨脹系數
3.1 10-6/℃
抗壓強度
長期1100 n/100mm
短期2200 n/100mm
最小彎曲半徑
運行 220 mm
敷設 360 mm
適用溫度范圍
敷設
-15∽ +60℃
運輸和運行
-40∽ +70℃
光纖余長
0.5∽0.7%
外護套類型
耐電痕AT護套料
抗電腐蝕措施
光纜外護套采用北歐化工耐電痕護套料6081，具有良好的抗電腐蝕性
層絞式結構：光纖松套管以一定的節距繞制在中心加強件（一般為FRP）上后擠制內護套（在小張力和小跨距時可省略），然后根據所需要的抗拉強度繞包合適的紡綸紗，再擠制PE或AT護套。纜芯可填充油膏，但當ADSS工作在較大跨距并帶有較大弧垂的狀況下，由于油膏的阻力較小，纜芯易“滑動”，松套管節距易發生變化。用合適的方法把松套管固定在中心加強件上和干式纜芯可以克服，但有一定的工藝難度。層絞結構易獲得安全的光纖余長，雖然直徑和重量相對稍大，在中大跨距應用時較有優勢。
